封口機失靈故障原因分析并成功解決問題

    一個朋友的封口機出現了失靈故障，便問小編是什么原因，小編問了具體故障現象，朋友稱封口機是在使用過程中檔位調節突然失效，按下手柄，指示燈常亮不熄，發熱片持續加熱，不能正常使用。

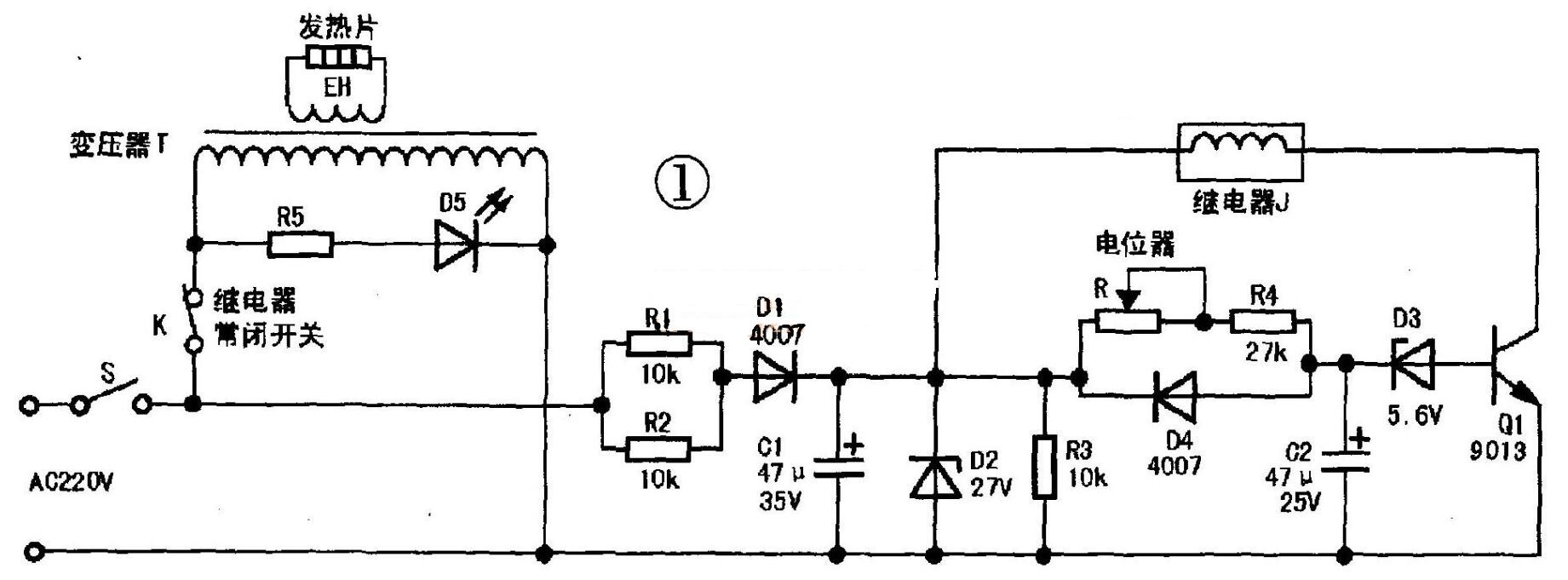

    小編來到現場，并根據實物繪制出該機電路，如圖1所示。該機電路由控制電路和加熱指示電路兩部分組成。S為總控制開關，按下手柄，則S閉合。正常時，兩部分電路都得電，其中加熱指示電路的工作過程如下：市電經繼電器常閉觸頭開關K后，一路經限流電阻R5與發光二極管 D5形成電流回路，紅燈點亮；另一路經變壓器T降壓為20V左右的交流電，加到發熱片EH兩端，使之加熱，熔化塑料袋口。

封口機電路圖

    控制電路的工作過程如下：s閉合，市電經R1，R2降壓，D1整流，C1濾波，D2穩壓后變成27V的直流電，再經電位器R和R4串聯降壓后給C2充電。當C2兩端電壓超過5.6V時，D3反向擊穿，隨后Q1導通，有電流流過繼電器線圈J，使繼電器常閉觸頭開關K被吸開，顯示和加熱電路失電，指示燈熄滅，發熱片停止加熱。通過調節擋位（即改變電位器R連入電路的阻值）可控制C2的充電時間，達到控制開關K的斷開時間的目的，即控制封口機每次的加熱時間。

    根據電路分析，該機控制電路出現故障的可能性大。經查，穩壓二極管D2已擊穿短路，其他元件正常，用一只20V穩壓二極管和一只5.6V穩壓二極管串聯后代替D2，試機故障排除。
